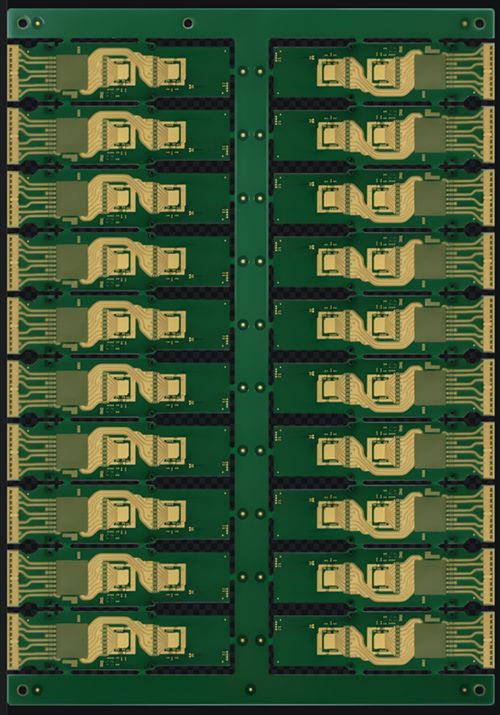

PCB optičnega oddajnika

PCB optičnega oddajnika je specializirana vezja, ki služi kot osnovni substrat za optične oddajnike, s kritičnimi funkcijami:
1. Electro - optični vmesnik: integrira laserske gonilnike (LDD), transampedance ojačevalnike (TIA) in CDR čipe za elektriko z optičnim pretvorbo signala.
2. Visoka - signalizacija hitrosti: Funkcije impedanca - nadzorovani (± 5%) diferencialni mikroslopi/striplini, ki podpirajo 25Gbps ~ 224Gbps na vozni pas.
3. Termično upravljanje: vgradi bakrene toplotne vias/kanale, da omeji dvig temperature laser (ΔT <5 stopinj).
4. Visoka - gostota Interconnect: uporablja HDI (slepi/zakopani vias) + togi - fleksibilno tehnologijo za integracijo na tisoče vozlišč v kompaktne faktorje (npr. QSFP- dd: 18 × 89 × 9 mm³).
Stanje - od - - stopnja podatkov o umetniških podatkih:
Komercialni maksimum: 1,6 TBPS (npr. 800G - DR8 modul OSFP, 8 × 112G PAM4 pasov)
Laboratorijski prototip: 3,2 TBPS (silikonska fotonika + CPO embalaža, 16 × 200 g Pam4 pasov)
Naslednja - Navodila za preboj generacije:
CPO (CO - pakirana optika): integrira optični motor in ASIC na substrat PCB, da se zmanjša izgube električnih medsebojnih povezav, pri čemer cilja 3.2T+
Tanki - Filmski polimerni valovodi: vgradi optične valovodne sloje v PCB, da omogočite ploščo - na ravni optičnih povezav

Pošlji povpraševanje

Značilnosti izdelka

Ultra - visoko - signalizacija hitrosti

Hitrost voznega pasu: 56 g NRZ do 224 g PAM4 (laboratorijski prototip 256 g PAM6)
Celovitost signala:
- Izguba vstavitve <0,2 dB/mm @ 112 GHz
- toleranca impedance ± 5% (razlika v 100Ω)
- zatiranje crosstalk<-40 dB

Napredni materiali in sklad

Lastnosti substrata:
Nj
- Nizka CTE (3 ~ 6 ppm/ stopinja) Ujemanje silicijeve fotonike
Oblikovanje:
- Hybrid Dielectric (High - hitrost: Nelco N7000-13HT, moč: FR-4)
{{0 {

Opto - Electronic Co - integracija

Hibridna integracija:
- silikonska fotonika flip - vezanje čipa (± 1,5 μm natančnost)
- cpo (co - pakirana optika): optični motor - razmik ASIC <500 μm, zmanjšanje moči 30%
Integracija valovoda:
- tanek - filmski polimerni valovodi (izguba <0,03 dB/cm)

Natančno upravljanje termičnega upravljanja

Hladilne rešitve:
- mikrokanalne bakrene podlage (toplotna prevodnost 400 w/mk)
Nj
Nadzor temperature:
- Laser Diode TEMP RISE ΔT <2 stopinj (@ 10W Power)

Visoka - gostota Interconnect (HDI)

Tehnologija mikrovije:
- laserski slepi vias Ø40 μm, razmerje stranic 1: 0.8
- kateri koli - sloj hdi
Gostota ožičenja:
- širina sledenja/prostor 25/25 μm, 5000+ povezave/cm²

Okoljska robustnost

Operativne omejitve:
- območje industrijskega temp -40 stopinj ~ 105 stopinj (avtomobilska 125 stopinj)
- Raven občutljivosti vlage MSL1 (85 stopinj /85% RH, 168 ur)
Mehanska trdnost:
- Vibracijski test 20G@50 ~ 2000 Hz, šok 1500g/0,5ms

Polje za uporabo izdelka

HIPERSCALNI PODATKI CENTRI

Prijave:
{{0 {
- 800 G/1.6T Ethernet stikala (list - tkanina hrbtenice, 224G pam4 pasov)
Tehnične zahteve:
- Ultra - nizka - laminate izgube (df manj kot 0,001)
- 3 d heterogena integracija (silikonska fotonika + cob)

5G/6G telekomunikacijska omrežja

Fronthaul/ Midhaul:
- 25 g/50g siva optika (aau - povezave, latenca<100μs)
- 400 g Zr/ZR+ skladni moduli (Metro DWDM, doseg 80km+)

Osnovno omrežje:
Kartice -1.6t CPO usmerjevalne kartice (učinkovitost moči<3W/Gbps)

HPC in umetna inteligenca

Medsebojne povezave GPU/XPU:
- Optična ozadja (zamenjava bakra, 1.6TBPS@8m)
- kvantni računalniški nadzor (kriogene optične povezave, 4K delovanje)
Ključni tehnik:
- tanek - filmski polimerni valovodi

Industrijska in specializirana polja

Industrijski IoT:
- TSN optični terminali (Jitter<1ns)
Obrambni sistemi:
- sevanje - utrjeni oddajniki (satelitski lasercom, ber 10⁻¹²)
- pomorske radarske optične povezave (zakasnitev nagiba ± 0,5ps)
